Általában több megoldás létezik arra, hogy valós idejű adatokat{0}} érjünk el egy rögzített gázérzékelőről a számítógépre:
1. Konfigurálja a gázérzékelőt RS485 Modbus kimenettel, és használjon USB-–-RS485 átalakítót.
A számítógépek általában csak USB-vel vagy RS232-vel rendelkeznek; ez az átalakító szükséges az RS485-ös eszközökkel való kommunikációhoz. A gázérzékelő közvetlenül csatlakozik egy négy-eres kábelen keresztül: két tápvezetéken és két jelvezetéken (A, B) keresztül. Kábelválasztás: Sodrott{5}}párú árnyékolt kábel: Ez a szabványos kábel az RS485 kommunikációhoz; RVSP 2 × 1,0 mm² vagy 2 × 0,75 mm² kábel ajánlott. Két mag: Az adatvonalak (A+, B-) összekötésére szolgál. Kábelmennyiség: Az átalakítótól az első gázérzékelőig, majd az első készüléktől a második gázérzékelőig, végül az utolsó készülékig.
Egy másik kulcsfontosságú szempont a gazdaszámítógép-szoftver beállításai. Nyissa meg a gazdaszámítógép megfigyelő/konfigurációs szoftverét (például ForceControl, KingSCADA, Modbus Poll stb.). Először hozzon létre vagy konfiguráljon egy új "soros eszközt" vagy "kommunikációs csatornát" a szoftverben. Válassza ki a megfelelő "soros port számát" (azaz az Eszközkezelőben látható COM-portot, például COM3). Állítsa be a kommunikációs paramétereket, amelyeknek teljesen összhangban kell lenniük a két adó gyári beállításaival: Adatátviteli sebesség: gyakori a 9600, 19200, 115200 stb.

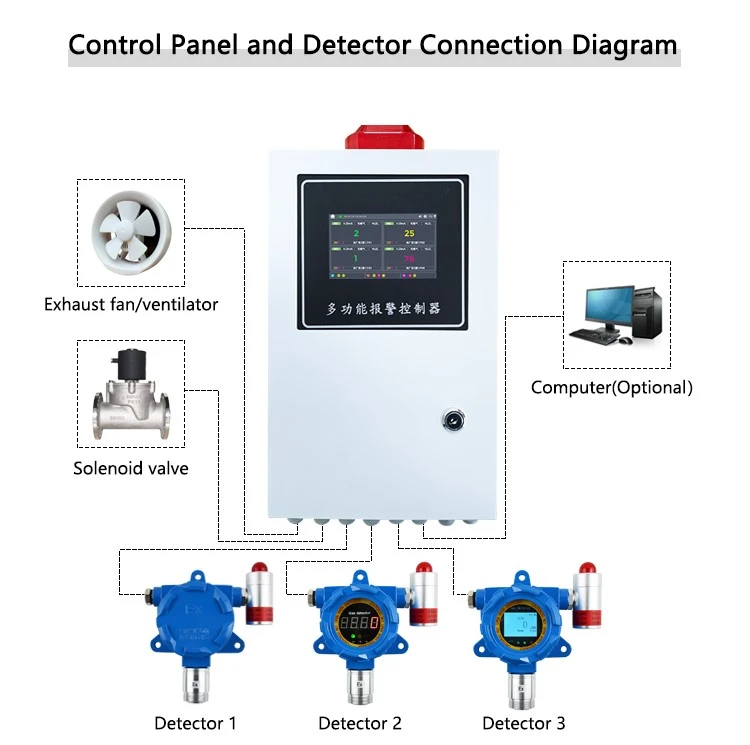

Más szavakkal, az összes gázérzékelő láncba van kötve, az utolsó eszköz pedig RS485 Modbus-on keresztül csatlakozik a számítógéphez az RS232-re.
2. a gázérzékelő 4G modullal rendelkezik. Az RS485 Modbus 4G konverzión keresztül az IoT-vel kombinálva vezeték nélküli adatátvitel érhető el a számítógép felé. Ez a megoldás megköveteli, hogy a gyártó felhőalapú platformot biztosítson a felhőátvitelhez, valamint SMS- és riasztásfogadási funkciókat a mobiltelefonokon, lehetővé téve a központi felügyelet, adatrögzítés, riasztáskezelés és távoli hozzáférés kulcsfontosságú lépéseit.
3. a gázérzékelő Ethernet modullal (TCP/IP) rendelkezik. Ha az Ethernet elérhető a helyszínen, a gázérzékelő RS485 Modbus-Ethernet kapcsolatot használ az időben történő vezeték nélküli átvitel érdekében.
4. Integráció a meglévő vezérlőrendszerekkel (integrált megoldás)
A gyári automatizálási környezetekben a gázérzékelőket jellemzően alrendszerként integrálják az üzem DCS (Distributed Control System) vagy PLC (Programozható Logikai Vezérlő) rendszerébe.
Csatlakoztatási mód: A gázérzékelő jele (4-20 mA vagy RS-485/Modbus) először a legközelebbi PLC-hez vagy távoli I/O állomáshoz csatlakozik. A PLC ezután ipari Etherneten (például Profinet, Ethernet/IP) vagy vezérlőhálózaton keresztül tölti fel az adatokat a központi vezérlőteremben lévő felügyeleti számítógépre (SCADA/HMI szoftvert futtatva). Ezzel más folyamatparaméterekkel (hőmérséklet, nyomás, áramlási sebesség stb.) való vezérlés érhető el, lehetővé téve az egységes felügyeletet és kezelést, ami a legmagasabb szintű integrációt jelenti.
